Mittels Bahnübergang wird die Hauptstrasse Obergesteln – Oberwald niveaugleich mit Zahnstange überquert (Steigung 25 ‰).

Da die Zahnstange beim Queren des Strassenverkehrs nicht vorstehen darf, musste eine Sonderkonstruktion (35 t) entwickelt werden. Mit dieser wird die Zahnstange nach jeder Zugsfahrt auf die Höhe der Schienenoberkante abgesenkt. Die Zahn-Oberseiten dienen in abgesenktem Zustand den Strassenfahrzeugen als Fahrfläche. Die Lücken zwischen Fahr- und Doppelschienen sind mit Spurrillen-Dichtprofil System „Lindau“ ausgefüllt. (Quelle: DFB.CH)

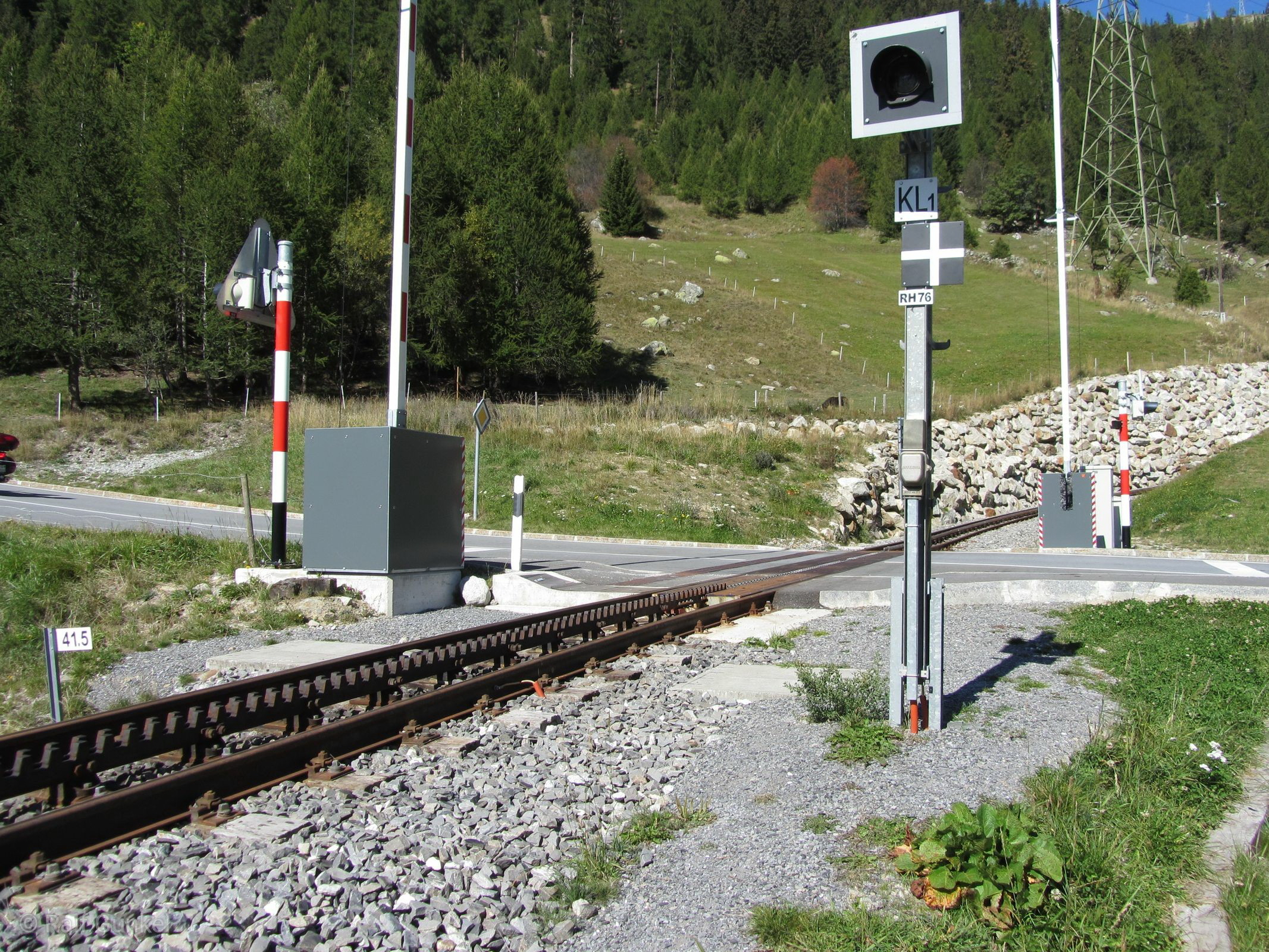

Foto Ralf Gunkel 2011



 Absenkbare Zahnstange    Foto Frank Meve



Blick auf den Weichenantrieb        Foto Burkhard Ohmstede



Betrieb „Strassenfahrzeuge“

Foto Karl Hoffmann 2010



Betrieb „Eisenbahnfahrzeuge“

Foto:  Frank Meve 2018

Foto: Karl Hoffmann 2010



 Einbau der Sonderkonstruktion: Mai 2010

 Während der Rhein-Main-Bauwochen im Juni 2010 wird der Lückenschluss der Strecke oberhalb des Bahnüberganges vollzogen.

       (>> "Schaffen vor Oberwald",  BW24 Zusammenschluss )

 Fertigstellung der Bahnhofsanlagen Oberwald, inklusive Übergangsgleis zum MGB-Netz.

 Aufnahme der fahrplanmäßigen Zugfahrten am 12. August 2010



Zugverkehr mit Lok 6 im August 2014:

Foto Luc Wullschleger  ( >> Bildergalerie lucwulli )




>> DFB Video Bahnübergang Bogen, Oberwald








                                                 Zur nächsten Seite :    Planung und Bau des Bahnübergang-Segmentes mit versenkbarer Zahnstange
